Les étapes clés de l’installation de la prise de terre dans une maison ancienne révélées
Installer une prise de terre dans une maison ancienne nécessite un suivi rigoureux, car la sécurité électrique est en jeu. Les maisons anciennes, souvent construites avant la généralisation des normes actuelles telles que la NF C 15-100, présentent des défis spécifiques. L’objectif principal de la mise à la terre est de protéger les occupants et les appareils des risques d’électrocution et d’incendie. Cet article vous propose un guide complet sur cette installation cruciale, décrivant chacune des étapes clés et les coûts associés, tout en résumant les techniques d’installation et les normes à suivre.
Comprendre l’importance de la mise à la terre dans une maison ancienne
La mise à la terre constitue un élément fondamental du système électrique d’une maison. Son principal rôle est d’évacuer les courants de fuite vers le sol. Cela assure une protection contre les risques d’électrocution, particulièrement indispensable dans une maison ancienne, où les systèmes électriques peuvent être vétustes. Un circuit de terre efficace est également crucial pour protéger les appareils électroménagers des surtensions électriques, réduisant ainsi le risque d’incendie.
Selon différentes études, l’installation d’une prise de terre peut significativement diminuer les risques liés aux défauts d’isolation ou aux courts-circuits. Ainsi, un système de mise à la terre bien conçu réduit également les coûts d’assurances face à des éventuels sinistres liés à des systèmes électriques non-conformes.
Au-delà de la sécurité, une installation électrique conforme peut également valoriser votre bien immobilier. En effet, les potentiels acquéreurs sont souvent plus rassurés par des installations à jour, conformes aux normes de sécurité.
Avantages sécuritaires de la mise à la terre
L’installation d’une prise de terre dans une maison ancienne offre plusieurs avantages notables :
- Protection contre les électrocutions : En cas de défaut d’isolation, une prise de terre permet de diriger le courant à la terre, évitant ainsi tout risque de choc électrique.
- Protection des appareils électroménagers: La mise à la terre aide à prévenir les surtensions qui pourraient endommager vos équipements.
- Réduction des risques d’incendie: Un circuit de terre bien conçu protège contre les risques d’incendie lié à des installations vétustes.
Normes NF C 15-100 et réglementations en vigueur
La réglementation en matière d’installation électrique est clairement définie par la norme NF C 15-100. Cette norme impose des exigences strictes relatives à la résistance de la prise de terre, qui ne doit pas dépasser 100 ohms, avec une valeur recommandée inférieure à 50 ohms. Ce seuil de conformité est crucial pour assurer une mise à la terre efficace.
Les conducteurs de terre doivent être en cuivre, soit isolés avec une gaine verte et jaune, soit nus. La section minimale requise est de 16 mm² pour le cuivre nu ou 25 mm² pour le cuivre isolé. Les propriétaires négligeant ces spécificités peuvent s’exposer à des sanctions légales et à des complications en matière d’assurance en cas d’accident électrique.
Un électricien professionnel doit obligatoirement établir une attestation de conformité après toute installation, certifiant ainsi que l’ensemble des normes a été respecté.
Les conséquences du non-respect des normes
Le non-respect des normes peut avoir de graves conséquences. En cas d’accident causé par une installation non conforme, la responsabilité civile et pénale du propriétaire peut être engagée. De plus, les assureurs peuvent refuser d’indemniser les sinistres si les travaux de mise aux normes n’ont pas été réalisés.
Techniques de mise en œuvre pour une prise de terre efficace
Pour une mise à la terre efficace dans une maison ancienne, plusieurs techniques sont disponibles. Les deux principales sont le piquet de terre et la boucle de terre. Le choix de la méthode dépend souvent des caractéristiques de votre terrain et de la configuration de la maison.
Comparaison entre piquet de terre et boucle de terre
| Caractéristiques | Piquet de terre | Boucle de terre |
|---|---|---|
| Type d’installation | Verticale dans le sol | Horizontale autour du bâtiment |
| Résistance électrique | Variable selon nature du sol | Plus stable et homogène |
| Compatibilité maison ancienne | Adaptée aux petites surfaces | Idéale pour grandes surfaces |
Le piquet de terre est souvent utilisé pour des installations nécessitant peu d’espace, tandis que la boucle de terre est préférée pour les grandes propriétés. Chacune de ces méthodes a ses avantages et inconvénients, mais une évaluation par un professionnel reste la meilleure approche pour choisir la technique la plus adaptée.
Étapes clés de l’installation de la prise de terre
La procédure à suivre pour l’installation d’une prise de terre est détaillée et nécessite l’application de plusieurs étapes techniques précises. Voici les étapes essentielles :
- Évaluation du tableau électrique : Un électricien expert commence par examiner l’état du tableau pour identifier les exigences nécessaires.
- Mesure de la résistance du sol : Cela permet de choisir le bon type de prise de terre et de définir la méthode d’installation.
- Installation de la barrette de mesure : Établissement d’un point de connexion pour le conducteur de terre.

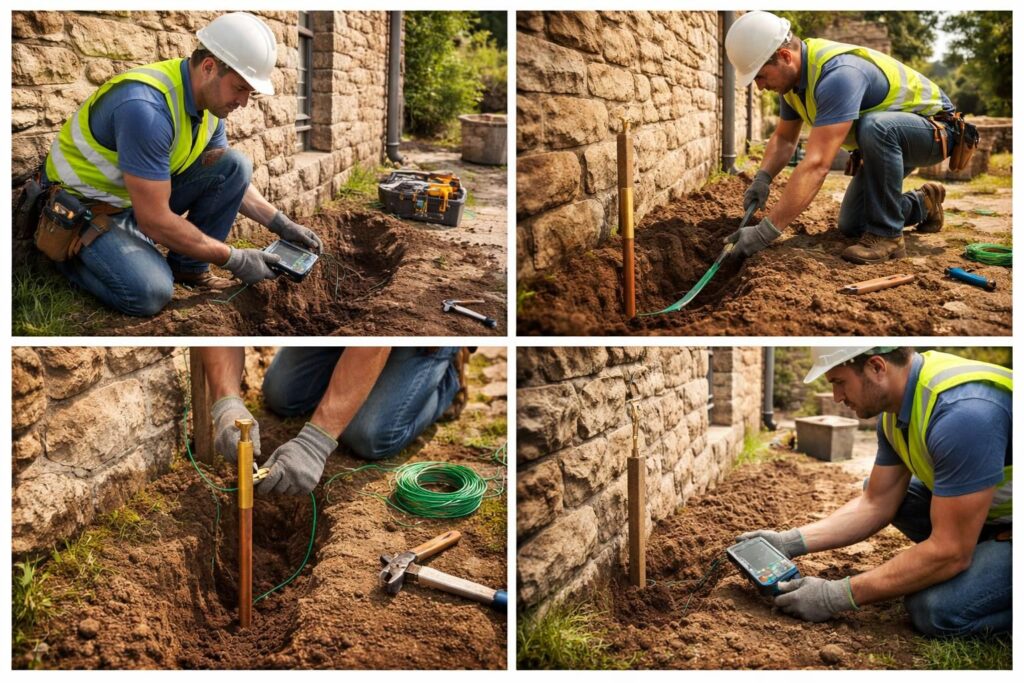

- Montage du système de mise à la terre : Raccordement des câbles de terre et installation du piquet ou de la boucle.
- Tests de conformité : Des contrôles de la résistance sont effectués afin de garantir que tout est conforme aux normes.
Chaque étape doit être effectuée avec le plus grand soin, car des erreurs peuvent engendrer des dangers importants. La mise aux normes électriques est indissociable de toute intervention d’installation.
Coûts liés à l’installation de la prise de terre
Le coût d’une installation de prise de terre peut varier en fonction de plusieurs facteurs, notamment le type de méthode choisie et la complexité des travaux nécessaires.
| Type d’installation | Coût moyen TTC |
|---|---|
| Piquet de terre simple | 300-600 € |
| Boucle de terre complète | 800-1500 € |
| Mise aux normes tableau électrique | 200-400 € |
Ces tarifs incluent la fourniture et la pose du matériel de raccordement, comme les câbles de terre et les barres. Il est recommandé de discuter avec votre électricien des devis pour avoir une idée claire des coûts prévisionnels. De plus, des aides financières peuvent parfois être sollicitées pour soutenir la mise aux normes électriques.
Sélection d’un électricien qualifié
Engager un professionnel pour effectuer l’installation est capital. Un électricien doit disposer d’une assurance décennale et de certifications valides. Pour garantir une intervention de qualité, demandez plusieurs devis détaillés et assurez-vous que le protocole de mise à la terre proposé respecte les normes en vigueur.
Afin d’assurer une installation conforme, il est crucial que l’électricien soit compétent et qu’il puisse fournir une attestation de conformité à l’issue des travaux. Cela sécurise non seulement votre logement, mais protège également votre investissement à long terme.
