Branchement luminaire avec 2 fils sans terre : les meilleurs matériels à utiliser

Le branchement d’un luminaire à deux fils sans terre est une opération courante dans de nombreux foyers, notamment ceux construits avant l’instauration des normes électriques récentes. Ce type d’installation est souvent perçu comme complexe, mais avec le matériel approprié et quelques notions de base, il devient accessible à tous. L’objectif est de garantir non seulement une mise en lumière efficace, mais surtout d’assurer une sécurité optimale. Plusieurs éléments cruciaux doivent être pris en compte: comprendre la nature des fils, identifier le moment d’utiliser un luminaire sans terre, et suivre une méthode structurée pour le câblage. Ce guide vous accompagnera pas à pas dans le processus, en abordant les outils nécessaires, les étapes d’installation, ainsi que les pièges à éviter.

Pourquoi certains luminaires n’ont pas besoin de fil de terre

Il existe des différences fondamentales entre les luminaires en matière de sécurité électrique. La principale question à se poser est : pourquoi certains modèles se passent-ils de fil de terre ? La réponse réside dans le design et le matériau de fabrication de ces luminaires. En effet, seuls les luminaires contenant des pièces métalliques conductrices nécessitent une mise à la terre pour assurer la protection de l’utilisateur contre le risque d’électrocution.

Les luminaires réalisés en matériaux isolants tels que le plastique, le verre ou la céramique ne présentent aucun danger en cas de contact. En d’autres termes, même si un fil se détache à l’intérieur du luminaire, l’utilisateur ne court aucun risque. À l’opposé, les luminaires en métal, qu’ils soient en aluminium, en acier ou en laiton, doivent impérativement être reliés à la terre. Le fil de terre joue ici un rôle protecteur en évacuant le courant vers le sol en cas de problème d’isolation.

Il est également fondamental de s’assurer que les luminaires choisis respectent les normes de sécurité en vigueur. Un luminaire conforme arbore généralement le marquage CE et répond à la norme NFC 15-100, qui réglemente les installations électriques en France. Cette norme assure que le produit a été testé pour sa sécurité et sa durabilité.

Les normes de sécurité en vigueur

Pour évaluer la conformité d’un luminaire, il est recommandé d’examiner les spécifications techniques fournies par le fabricant. Ces informations incluent souvent des détails clés concernant les matériaux utilisés et les tests de sécurité effectués. Les luminaires labellisés de classe II, qui portent le symbole de double carré, signalent qu’ils ne nécessitent pas de terre.

Il est aussi pertinent d’examiner la qualité des composants électriques internes, en prêtant une attention particulière aux connexions jonctionnées et à la robustesse des isolants. Ce contrôle permet de minimiser les risques en cas de défaillance. De plus, il est conseillé d’opter pour des luminaires assortis d’un alimentation basse tension, qui réduit encore les risques éventuels.

Matériel et outils requis pour le branchement d’un luminaire

Pour réaliser un branchement luminaire à 2 fils sans terre, certaines étapes nécessitent un équipement adéquat destiné à garantir la qualité et la sécurité de l’installation. Voici une liste précise des outils et du matériel électrique recommandés pour ce type de travail :

• Outils indispensables :
  • Tournevis plat et cruciforme de bonne qualité
  • Pince coupante
  • Dénudeur de câbles ou cutter
  • Multimètre pour vérifier l’absence de courant
  • Perceuse avec mèches adaptées au support
• Tournevis plat et cruciforme de bonne qualité
• Pince coupante
• Dénudeur de câbles ou cutter
• Multimètre pour vérifier l’absence de courant
• Perceuse avec mèches adaptées au support
• Matériel de connexion :
  • Bornes de connexion WAGO pour un montage rapide
  • Dominos pour ceux qui préfèrent une méthode classique
  • Chevilles et vis adaptées au matériau du support (placo, béton, bois)
  • Gaine isolante pour protéger des connexions si nécessaire
• Bornes de connexion WAGO pour un montage rapide
• Dominos pour ceux qui préfèrent une méthode classique
• Chevilles et vis adaptées au matériau du support (placo, béton, bois)
• Gaine isolante pour protéger des connexions si nécessaire

Il est également judicieux de garder une lampe frontale dans votre caisse à outils afin de travailler confortablement dans des environnements sombres.

Les étapes pour installer un luminaire à 2 fils sans terre

La méthode d’installation d’un luminaire à deux fils sans prise de terre nécessite le respect de certaines étapes précises. Voici un guide simple à suivre pour assurer un branchement sécurisé et efficace :

Étape 1 : Sécuriser la zone de travail

Avant de commencer, il est impératif de couper l’alimentation électrique au niveau du tableau. Identifiez le disjoncteur relié au circuit d’éclairage et mettez-le hors tension. L’utilisation d’un multimètre pour vérifier l’absence de courant est recommandée afin d’éviter tout accident. Une fois le circuit sécurisé, collez un petit avertissement sur le tableau pour éviter que quelqu’un ne rétablisse le courant pendant votre intervention.

Étape 2 : Préparer les connexions

Si vous remplacez un ancien luminaire, retirez-le avec soin en prenant une photo des connexions avant de tout démonter. Dénudez environ 8 à 10 mm des fils de chaque conducteur, en veillant à ne pas trop exposer le métal pour ne pas provoquer de fausse connexion.

Étape 3 : Identifier et connecter les fils

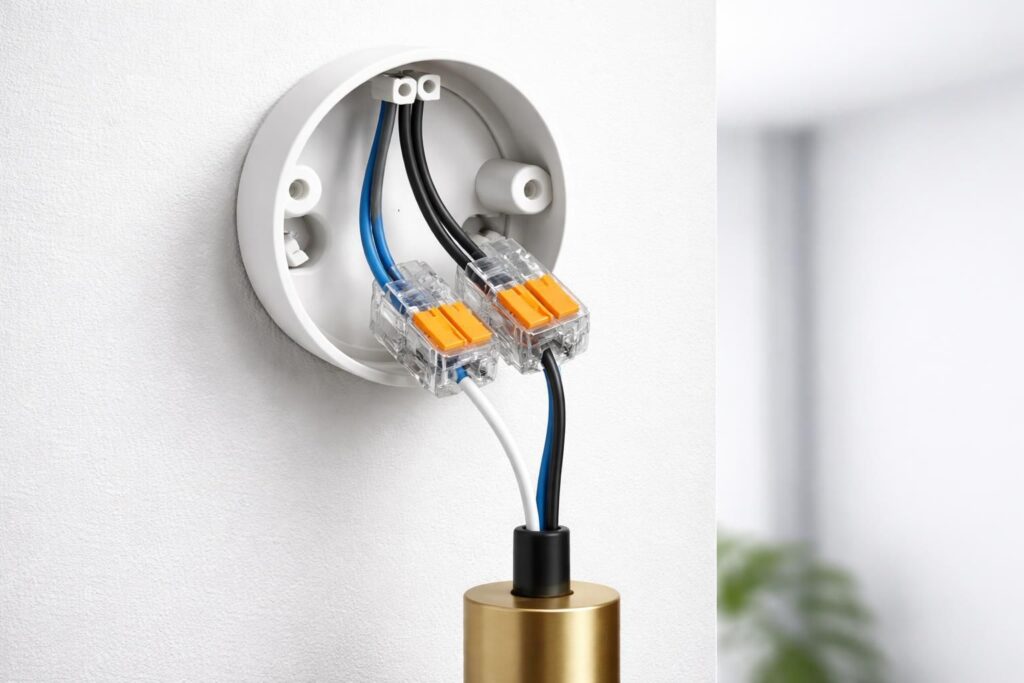

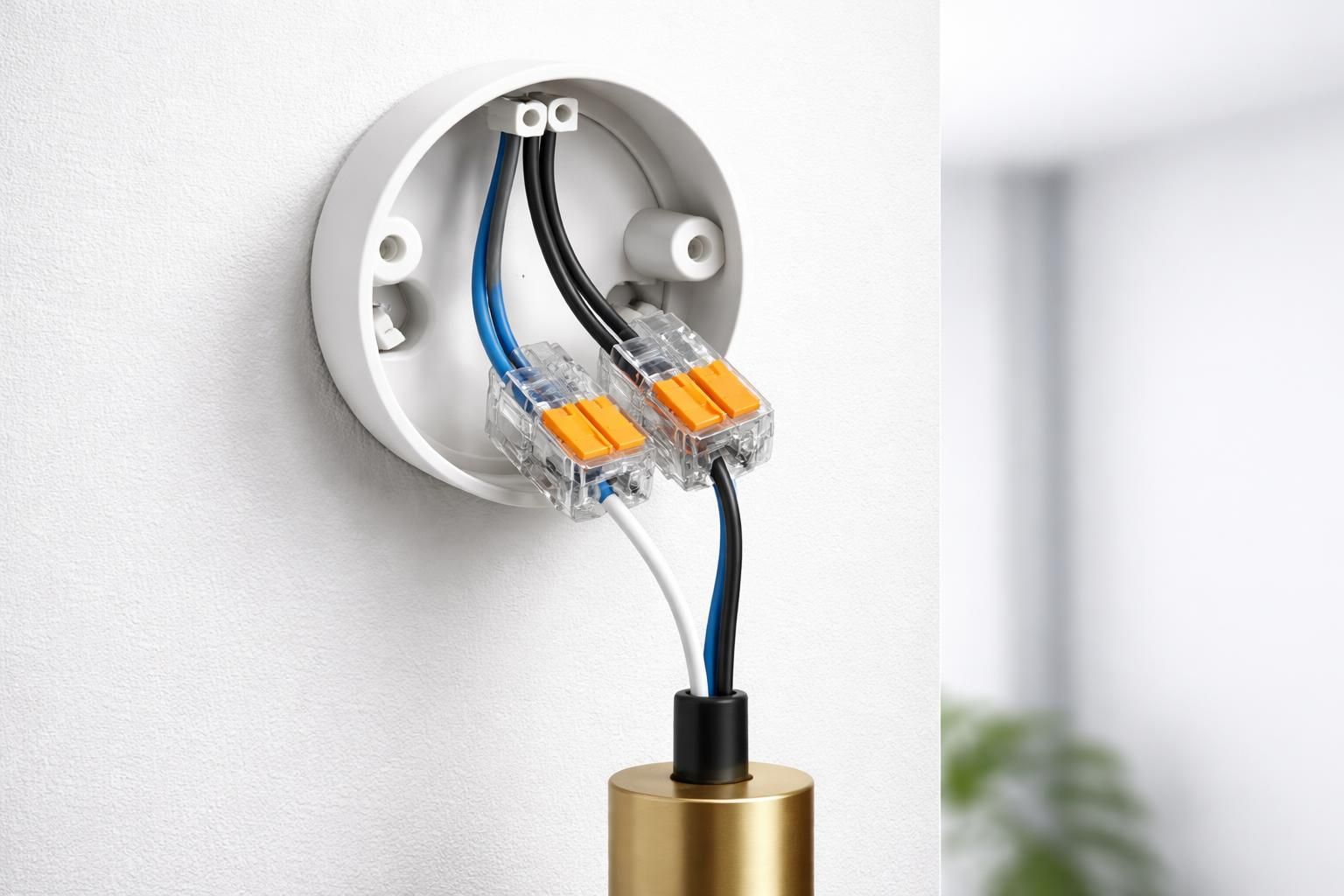

Les deux fils à connecter sont généralement la phase (de couleur marron, noir ou rouge) et le neutre (bleu). Connectez la phase en premier, suivie du neutre. Pour une connexion rapide, les bornes WAGO sont pratiques : il suffit d’enfiler le fil dénudé dans la borne. Pour les dominos, serrez fermement sans trop forcer ne souhaitant pas abîmer les fils.

Étape 4 : Fixer le luminaire

Lors de la fixation, marquez avec précision vos points de perçage. Utilisez des chevilles adaptées en fonction de votre support. Il est vital de veiller à ce que le luminaire soit correctement aligné, car un luminaire incliné peut altérer l’esthétique de la pièce.

Étape 5 : Test et finalisation

Une fois tout assemblé, rétablissez l’alimentation et effectuez un test. Si le luminaire s’allume correctement, parfait ! Dans le cas contraire, coupez à nouveau le courant et vérifiez vos connexions.

Les problèmes courants et les solutions pour un branchement sans terre

À l’issue de l’installation d’un luminaire, plusieurs problématiques peuvent survenir, notamment les suivantes :

• Le luminaire ne s’allume pas : Cela peut souvent être dû à une mauvaise connexion. Vérifiez bien que tous les fils sont fermement en place.
• Échauffement au niveau des connexions : Cela représente un danger immédiat, souvent causé par une mauvaise connexion. Dans ce cas, coupez le courant et refaites les connexions.
• Disjoncteur compromettant : Si le disjoncteur se déclenche, il est probable qu’un court-circuit soit à l’origine du problème. Inspectez les disjonctions et les fils en contact.

Pour anticiper ces complications, plusieurs conseils pratiques se révèlent précieux. L’usage de bornes WAGO est recommandé pour leur fiabilité, tandis qu’un multimètre représente un outil essentiel pour tout diagnostic. Enfin, prendre des photos avant de démonter les pièces constitue une habitude utile pour faciliter le réassemblage.

Tableau récapitulatif des branchements

Critère	Branchement 2 fils	Branchement 3 fils
Mise à la terre	Non	Oui
Matériau du luminaire	Isolant (plastique, céramique)	Conducteur (métal)
Niveau de sécurité	Standard	Renforcé
Compatibilité variateur	Limitée	Étendue
Facilité d’installation	Simple	Plus technique

Normes électriques et recommandations supplémentaires

Dans le cadre des installations électriques actuelles, la norme NFC 15-100 précise que toute nouvelle installation doit inclure un fil de terre. Le raccordement d’un luminaire sans fil de terre est également toléré dans les anciennes constructions, mais des précautions doivent être prises pour garantir un haut niveau de sécurité. Il est crucial d’intégrer un disjoncteur différentiel de 30 mA dans les tableaux électriques modernes, même pour les circuits à 2 fils.

Les bonnes pratiques à respecter incluent :

• Rénovation des tableaux électriques pour intégrer les protections requises.
• Utilisation de luminaires de classe II.
• Passage progressif à la mise à la terre lors des rénovations majeures dans des pièces sensibles.
• Installation de protections spécifiques, comme un disjoncteur 30 mA pour les circuits d’éclairage.

En suivant ces recommandations, vous réduirez significativement les risques et garantirez une installation électrique conforme et sécurisée, même sans la présence d’un fil de terre.
